Alarm Devices

Perangkat Alarm Visual (VAD) dan Perangkat Alarm Terdengar (AAD)

VAD digunakan untuk melengkapi alat pengeras suara, yang menyediakan cara yang efektif untuk memperingatkan dan mengevakuasi penghuni gedung, sebagai bagian dari strategi keselamatan kebakaran.

Apa yang dimaksud dengan AS 7240-23?

AS 7240-23 kini memberikan kejelasan dengan menstandarkan persyaratan, metode pengujian, dan kriteria kinerja Perangkat Alarm Visual (VAD) serta memastikan semua parameter perangkat diukur dengan cara yang seragam di seluruh Australia & Selandia Baru. Sebelum rilis ini, salah tafsir dan kebingungan atas kinerja produk tertentu merupakan masalah yang umum terjadi di industri karena tidak ada standar yang ada untuk VAD.

Persyaratan Utama dari AS 7240-23 adalah:

• Volume cakupan (yaitu volume di mana pencahayaan yang diperlukan tercapai) harus dinyatakan pada produk atau dokumentasi pendukung.
• VAD harus memenuhi persyaratan volume cakupan setidaknya salah satu dari kategori berikut: W (Dinding), C (Langit-langit), O (Kelas Terbuka).
• Pencahayaan yang diperlukan sebesar 0,4 lux pada permukaan yang tegak lurus dengan arah cahaya yang dipancarkan dari VAD.
• Kecepatan lampu kilat harus dinyatakan antara 0,5Hz dan 2Hz.
• Perangkat harus diklasifikasikan sebagai Tipe A, di dalam ruangan dan Tipe B, di luar ruangan.

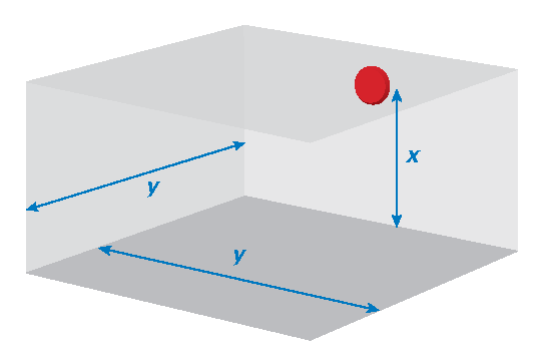

Kategori Dinding

Kode volume cakupan:

W – (x) – (y)   W = dipasang di dinding

x = ketinggian pemasangan maksimum

y = panjang dan lebar dalam meter dari volume kubik yang dicakup (hingga tingkat minimum 0,4 lux) ketika perangkat dipasang ke dinding pada ketinggian x

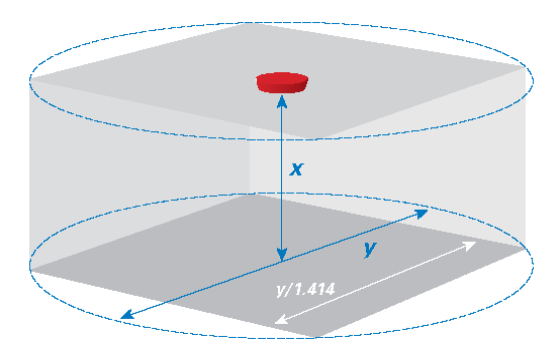

Kategori Plafon

Kode volume cakupan:

C – (x) – (y)  C = dipasang di langit-langit

x = tinggi pemasangan maksimum

y = diameter dalam meter dari volume silinder yang tercakup (hingga tingkat minimum 0,4 lux) ketika perangkat dipasang ke langit-langit pada ketinggian x

Kategori Kelas Terbuka

Volume cakupan dan bentuknya ditentukan oleh produsen dan termasuk posisi dan orientasi pemasangan di samping batasan ketinggian pemasangan.

Reaksi Lebih Cepat terhadap Aktivasi Alarm dengan Panjang Pulsa 20ms

Suar Xenon adalah indikator alarm visual yang sangat efektif, namun, karena memerlukan daya tingkat tinggi, hal ini dapat menjadi tantangan saat merancang sistem deteksi kebakaran untuk mengakomodasi kebutuhan daya pada loop dengan cara yang paling efektif. Dalam dekade terakhir, teknologi LED yang lebih hemat daya telah berkembang secara signifikan dan menjadi lebih umum karena sebagian besar manufaktur sekarang menggunakan sumber cahaya ini di sebagian besar perangkat penunjuk visual dan alarm mereka. Penelitian terbaru menunjukkan bahwa

efek cahaya LED pada mata manusia dipengaruhi oleh panjang pulsa cahaya dan hal ini mungkin tidak sama dengan yang dipancarkan oleh lampu Xenon. Uji laboratorium independen menunjukkan bahwa durasi denyut nadi dalam perangkat alarm visual memengaruhi cara orang bereaksi terhadapnya. Yang menarik, semakin pendek durasi denyut nadi, semakin cepat reaksinya. Oleh karena itu, durasi denyut nadi yang lebih pendek pada perangkat LED akan menghasilkan reaksi yang lebih baik karena perhatian terhadap cahaya lebih cepat.

Jajaran perangkat baru dari Vigilant menangkap inovasi dan terobosan terbaru ini dalam teknologi cahaya untuk mengoperasikan perangkat LED dengan durasi denyut nadi yang tidak melebihi 20ms. Hal ini dapat memberikan efek pada mata manusia yang sebanding dengan cahaya Xenon.

Biaya yang Dioptimalkan untuk Lebih Banyak Perangkat dalam Satu Loop

Konsumsi daya adalah pertimbangan terbesar saat mematuhi AS 7240-23.

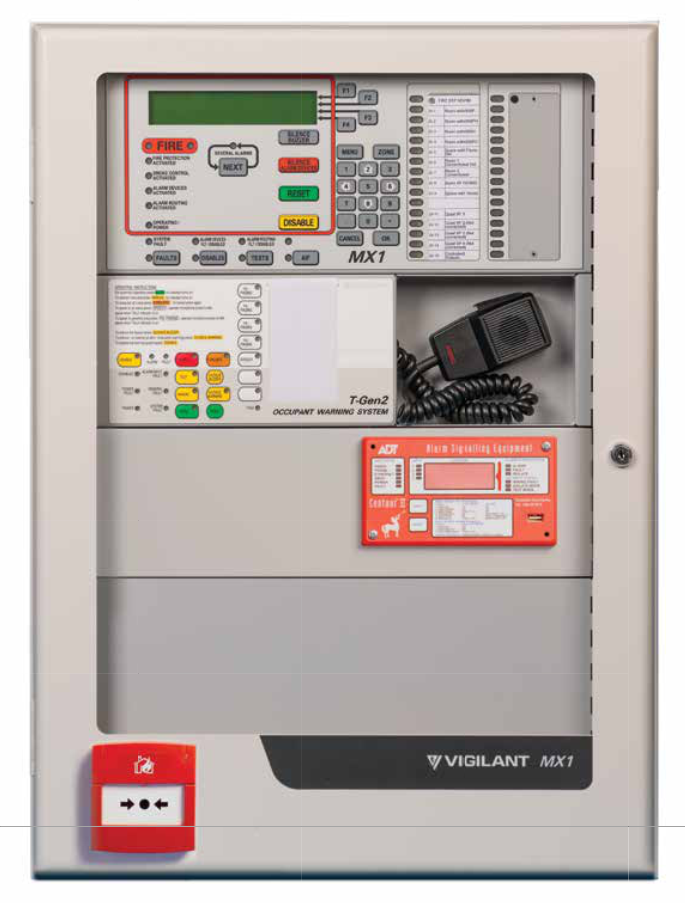

Alarm visual dan perangkat indikasi baru dari Vigilant beroperasi dengan tingkat konsumsi arus yang rendah, yang berarti lebih banyak perangkat dapat digunakan pada loop dengan jumlah energi yang sama, sehingga memudahkan desain dan pemasangan sistem. Sekarang dengan Panel Kontrol Kebakaran MX1 kami, kami memiliki loop berdaya tinggi hingga 1 amp dan 250 alamat, memungkinkan penggunaan lebih banyak sounders dan VAD – yang berarti lebih sedikit loop untuk melindungi sebuah lokasi, mengurangi biaya pemasangan sekaligus menjaga kepatuhan.

Solista, ROLP, dan perangkat alarm visual beralamat (VAD) telah memenuhi standar ISO 7240.23 atau terdaftar di SAI Global. Setiap VAD memiliki desain lensa unik yang mendistribusikan cahaya merah atau putih untuk mencapai pencahayaan yang dibutuhkan dengan menggunakan konsumsi arus minimum. VAD ideal untuk berbagai aplikasi, termasuk kamar tidur, kamar mandi dan toilet, dan ruang tanaman. VAD yang dapat dialamatkan dapat digunakan pada MX1, Solista, dan ROLP VAD dapat digunakan pada MX1, 4100ESi, QE20, atau panel apa pun yang menyediakan output 24V yang diawasi.

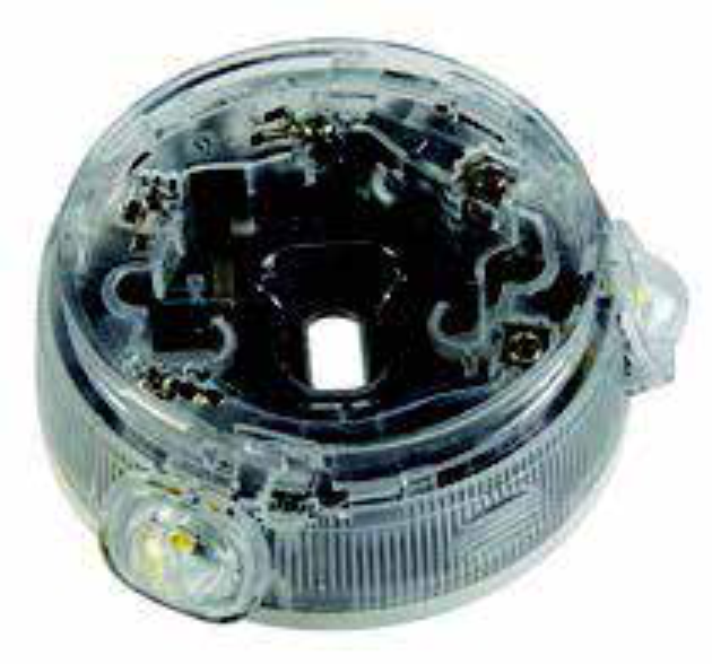

Pangkalan VAD Sounder yang Dapat Dialamatkan P80AVB & P81AVB

P80AVB dan P81AVB adalah basis sounder yang dapat dialamatkan di dalam ruangan dengan Perangkat Alarm Visual (VAD) yang khusus untuk digunakan dengan detektor beralamat MX yang terhubung ke MX1 CIE. P81AVB memiliki indikasi visual dengan intensitas yang lebih tinggi untuk cakupan yang lebih luas dibandingkan dengan P80AVB. Masing-masing memiliki alamat sehingga dapat dipantau dan dikontrol dari panel kontrol alarm kebakaran, yang terpisah dari detektor yang dipasang di dasar. Daya dan komunikasi untuk sounder, VAD, dan detektor disediakan oleh loop digital MX dua kabel.

Nomor Bagian:

576.080.006 P80AVB, Basis Beralamat, VAD Sounder, Intensitas Standar

576.080.014 P81AVB Dapat Dialamatkan, Basis Sounder VAD, Intensitas Tinggi

557.080.001 B-CAP Tutup Pengosongan, Untuk Basis Sounder / VAD Putih

557.080.002 A-CON Conduit, Adaptor Untuk Sounder / VID / VAD, Basis Putih

Fitur:

• VAD disetujui untuk AS7240-23 dua model P80AVB intensitas standar dan lampu kilat intensitas tinggi P81AVB
• Satu titik pemasangan untuk detektor, sounder, dan indikator visual tanpa kabel tambahan
• Kontrol yang dapat dialamatkan secara independen untuk sounder dan suar
• Isolator saluran bawaan
• 2 volume yang dapat dipilih
• 2 kecepatan lampu kilat yang dapat dipilih
• Dapat digunakan pada MX1

Basis VAD Sounder Beralamat P80SB

P80SB adalah basis VAD addressable sounder dalam ruangan yang khusus untuk digunakan dengan detektor addressable MX yang terhubung ke CIE MX1 dan 4100ESi. Basis ini dilengkapi dengan sounder yang memiliki alamatnya sendiri sehingga dapat dipantau dan dikontrol dari panel kontrol alarm kebakaran, yang tidak bergantung pada detektor yang dipasang pada basis. Daya dan komunikasi untuk sounder dan detektor disediakan oleh loop digital dua kabel.

Fitur:

• Satu titik pemasangan untuk detektor dan sounder
• Kontrol yang dapat dialamatkan secara independen dari sounder
• Isolator saluran internal
• 2 volume yang dapat dipilih
• Dapat digunakan pada MX1 dan 4100ESi

Basis Sounder Detektor 80DSB / Basis Sounder yang Diaktifkan Detektor

80DSB adalah basis detektor dalam ruangan yang secara khusus digunakan dengan detektor beralamat MX yang terhubung ke CIE MX1 dan 4100ESi. Basis ini dilengkapi dengan sounder yang diaktifkan secara langsung oleh detektor yang dicolokkan ke dalam basis.

Nomor Bagian:

576.080.001 Detektor 80DSB, Pengeras Suara Dasar

557.080.001 B-CAP Tutup Pengosongan untuk Basis Sounder / VAD Putih

557.080.002 Saluran A-CON, Adaptor untuk Basis Sounder / VAD Putih

Fitur:

• Satu titik pemasangan untuk detektor dan sounder tanpa kabel tambahan
• Daya rendah dengan hingga 175 pengeras suara dalam satu loop
• Menggantikan 802SB lama dan kompatibel dengan detektor seri 800.
• Dapat digunakan pada MX1, & 4100ESi

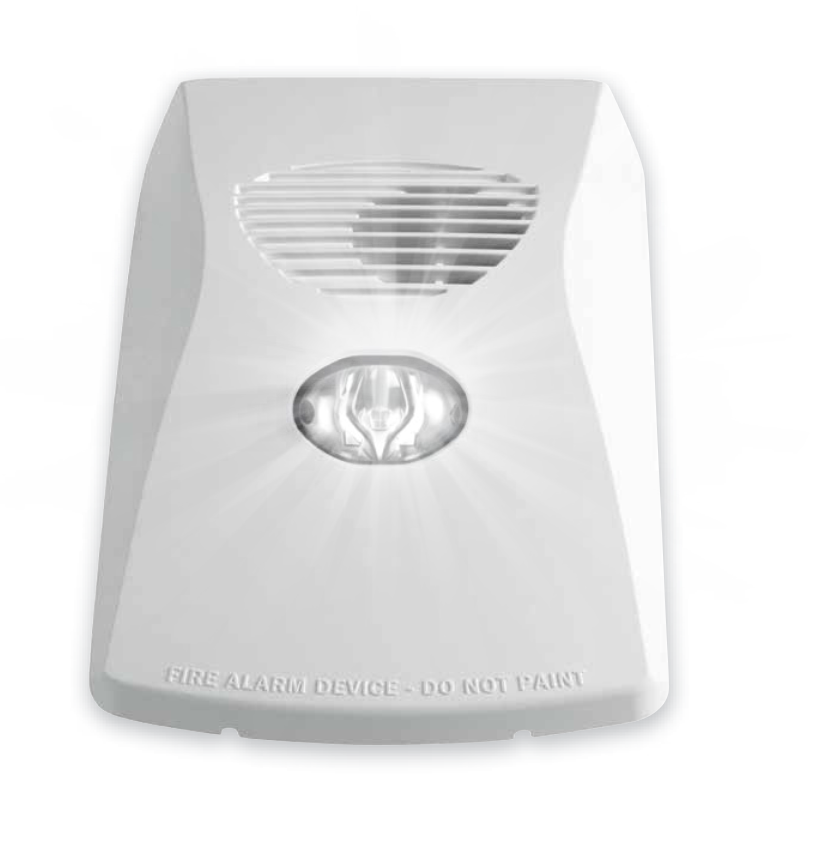

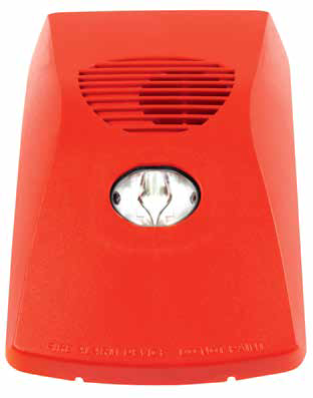

VAD Pengeras Suara Dinding Beralamat P80AVW, P80AVR

Rangkaian P80AV dari pengeras suara dinding ringkas yang dapat dialamatkan dengan Perangkat Alarm Visual (VAD) dapat dihubungkan ke MX1 CIE. Setiap VAD mencakup dua model dengan spesifikasi arus rendah dan output tinggi yang sama; model dalam ruangan berwarna merah dan putih.

Fitur:

• Dapat dipasang semi-flush atau di permukaan
• Daya dan data dari loop MX. Tidak diperlukan kabel atau catu daya tambahan
• Isolator saluran internal
• 2 volume yang dapat dipilih
• 2 kecepatan lampu kilat yang dapat dipilih
• Kontrol independen yang dapat dialamatkan untuk sounder / suar
• Dapat digunakan pada MX1

Semua VAD atau AAD yang Dapat Dialamatkan & Konvensional dapat terhubung ke Panel MX1

VAD – Pengeras Suara / Suar Konvensional yang disetujui AS740.3 / 23

Perangkat alarm visual (VAD) Solista dan ROLP telah disetujui AS ISO 7240.23 dan terdaftar di SAI Global. Setiap VAD memiliki desain lensa unik yang mendistribusikan cahaya merah atau putih untuk mencapai pencahayaan yang dibutuhkan dengan menggunakan konsumsi arus minimum.

VAD ideal untuk berbagai aplikasi, termasuk kamar tidur, kamar mandi dan toilet, serta ruang tanaman. VAD dapat digunakan pada MX1, 4100ESi, QE20 dan QE90. Tersedia pula rangkaian pelat “Tag” yang sesuai sehingga perangkat alarm visual dapat dipasang sesuai AS 1670.1: 2018 dan AS 1670.4: 2018.

Fitur:

• Konsumsi arus rendah 10-25mA
• Tegangan operasi yang lebar, dengan dioda internal
• Area cakupan hingga 7,5 m x 7,5 m
• Kecepatan kilat 0,5Hz atau 1Hz, lampu kilat intensitas tinggi & rendah
• Disetujui AS ISO 7240.23
• Terdaftar di SAI Global – Nomor Lisensi: SMK40585
• Output suara 102dBA dapat digunakan pada MX1, 4100ESi, QE20 dan QE90.

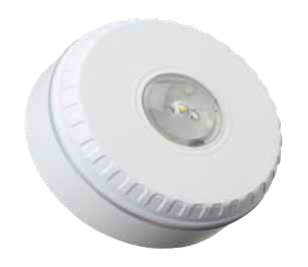

Suar Langit-langit Solista LX

Jenis Pemasangan Langit-langit

Tegangan 9 – 60VDC

Arus 10 – 25mA (tergantung pada pengaturan)

Cakupan (y) 7,5m (Dapat dialihkan ke 3m)*

Ketinggian Pemasangan (x) 3m (maks)

Kode Cakupan Vol. C-3-7,5

Cakupan Vol. 132m3 (21m3)

Kecepatan Kilat 1Hz (Dapat dialihkan ke 0,5Hz)

Suhu Pengoperasian. -25ºC hingga +70ºC

Pemantauan Polaritas Terbalik

Perlindungan IP33C Dasar Dangkal

Berat 100g

Warna Bodi Putih

Warna Lampu Kilat Putih atau Merah

Sinkronisasi Sinkronisasi Otomatis kecepatan lampu kilat

Suar Dinding Solista LX

Jenis Pemasangan Dinding

Tegangan 9 – 60VDC

Arus 10 – 25mA (tergantung pada pengaturan)

Cakupan (y) 7,5m (Dapat dialihkan ke 2,5m)*

Ketinggian Pemasangan (x) 2,4m (maks)

Kode Volume Cakupan W-2,4-7,5

Volume Cakupan 135m3 (15m3)

Kecepatan Lampu Kilat 1Hz (Dapat dialihkan ke 0,5Hz)

Suhu Pengoperasian. -25ºC hingga +70ºC

Pemantauan Polaritas Terbalik

Perlindungan IP33C Dasar Dangkal

IP65 Dalam dan Dasar U

Berat 100g

Warna Bodi Putih atau Merah

Warna Lampu Kilat Putih atau Merah

Sinkronisasi Sinkronisasi otomatis laju lampu kilat

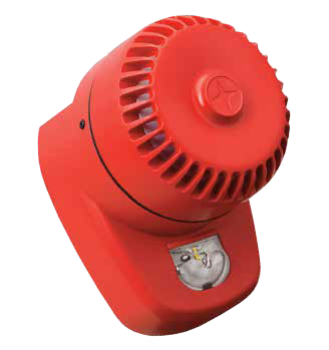

Suar Pengeras Suara Dinding RoLP LX

Jenis Pemasangan Dinding

Tegangan 18 – 28VDC (Penggunaan untuk Kebakaran)

Arus 22 – 37mA (bergantung pada pengaturan)

(Pengeras suara dan suar; nada 3)

Jangkauan (y) 7,5m (Dapat dialihkan ke 2,5m)*

Ketinggian Pemasangan (x) 2,4m (maksimal)

Cakupan Kode Volume W-2,4-7,5

Cakupan Volume 135m3 (15m3)

Kecepatan Lampu Kilat 1Hz (Dapat dialihkan ke 0,5Hz)

Suhu Pengoperasian. -25ºC hingga +70ºC

Pemantauan Polaritas Terbalik

Perlindungan IP65

Berat 200g

Warna Bodi Putih atau Merah

Warna Lampu Kilat Merah

Keluaran Suara 102dB (A) (Nada khas 3 – RoLP)

Sinkronisasi Sinkronisasi independen kecepatan lampu kilat dan nada

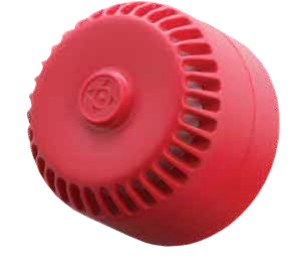

RoLP Sounder

Tegangan 18-28Vdc

Arus 12mA (Nada Khas 3)

Keluaran Suara 102dB (A) (Nada Khas 3)

Nada 32

Kontrol Volume 10dB

Pemantauan Polaritas Terbalik

Suhu – 25ºC hingga + 70ºC

Perlindungan IP54 (s)* IP65 (d)*

Konstruksi ABS

Berat 0,25Kg

Warna Merah atau putih

Sinkronisasi Sinkronisasi Otomatis

(s) * Dasar Dangkal

(d) * Basis Dalam / U
