FDC Test adalah rangkaian pemeriksaan untuk memastikan Fire Department Connection dapat ditemukan, diakses, dihubungkan, dan digunakan untuk mendukung sistem standpipe atau hydrant sesuai design basis. Pengujian tidak hanya memeriksa apakah inlet terlihat baik. Tim juga perlu mengevaluasi cap, swivel, clapper/check valve, drain, sign, pipe support, akses kendaraan pemadam, dan hubungan FDC dengan riser.
Fire Department Connection dapat menjadi titik penting ketika fire department memasok atau menambah water supply menggunakan fire apparatus. Karena itu, kesalahan lokasi, inlet tersumbat, cap macet, valve tidak berfungsi, atau akses yang tertutup dapat menghambat operasi saat keadaan darurat.
Jawaban singkat tentang FDC Test
FDC Test harus membuktikan tiga hal: komponen dapat diakses dan dioperasikan, jalur terhubung ke sistem yang benar, serta hasil pressure atau flow dapat dibandingkan dengan approved design dan acceptance criteria. Pemeriksaan harus dilakukan oleh personel kompeten menggunakan method statement, test equipment, dan prosedur keselamatan yang sesuai.
| Bagian pemeriksaan | Yang diverifikasi | Risiko bila gagal |
|---|---|---|
| Lokasi dan akses | Terlihat, tidak tertutup, dan dapat dicapai fire apparatus | Waktu respons bertambah |
| Komponen FDC | Inlet, cap, swivel, clapper, drain, dan gasket | Sambungan bocor atau macet |
| Jalur sistem | Riser, valve, check valve, dan koneksi sesuai drawing | Air tidak masuk ke zona yang benar |
| Acceptance | Pressure, flow, alarm, dan dokumentasi | Performa tidak terbukti |

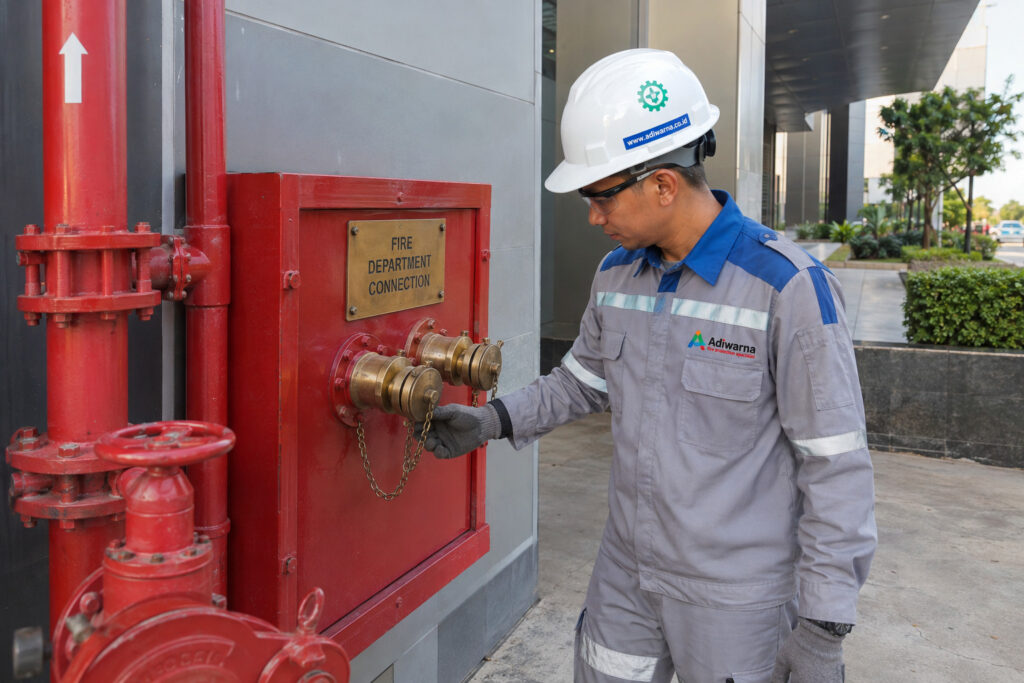

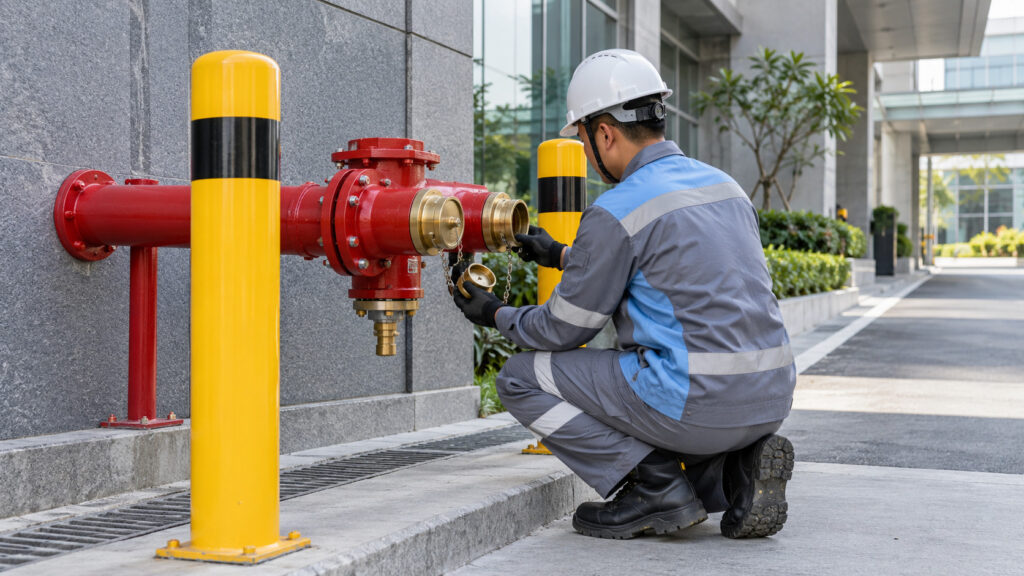

Lokasi dan akses Fire Department Connection
FDC harus mudah dikenali dan tidak tertutup kendaraan, pagar, tanaman, material proyek, signage lain, atau perubahan fasad. Jarak dan posisi terhadap akses fire department perlu diperiksa terhadap building layout, fire lane, entrance, stair, standpipe riser, dan persyaratan AHJ.
Jangan menilai akses hanya dari foto tampak depan. Periksa apakah coupling dapat dijangkau, apakah ruang kerja cukup untuk hose connection, apakah pintu kabinet dapat dibuka penuh, dan apakah fire apparatus dapat berhenti pada posisi yang aman. Pada proyek aktif, lakukan pemeriksaan ulang setelah pekerjaan landscape, bollard, pagar, atau facade selesai.
NFPA 14 edisi 2024 memuat persyaratan untuk standpipe and hose systems, termasuk komponen dan system acceptance yang berkaitan dengan Fire Department Connection. Detail akhir harus mengikuti edisi yang diadopsi proyek, approved drawing, serta persyaratan AHJ.
Checklist akses lapangan
- FDC terlihat dari jalur pendekatan fire department.
- Tidak ada kendaraan, material, pagar, atau tanaman yang menghalangi.
- Coupling berada pada ketinggian dan posisi yang dapat dioperasikan.
- Kabinet, cover, atau sign dapat dibuka dan dibaca.
- Fire lane dan ruang kerja tidak berubah setelah pekerjaan sipil selesai.
- Drain atau ball drip tidak mengarah ke area yang membahayakan.

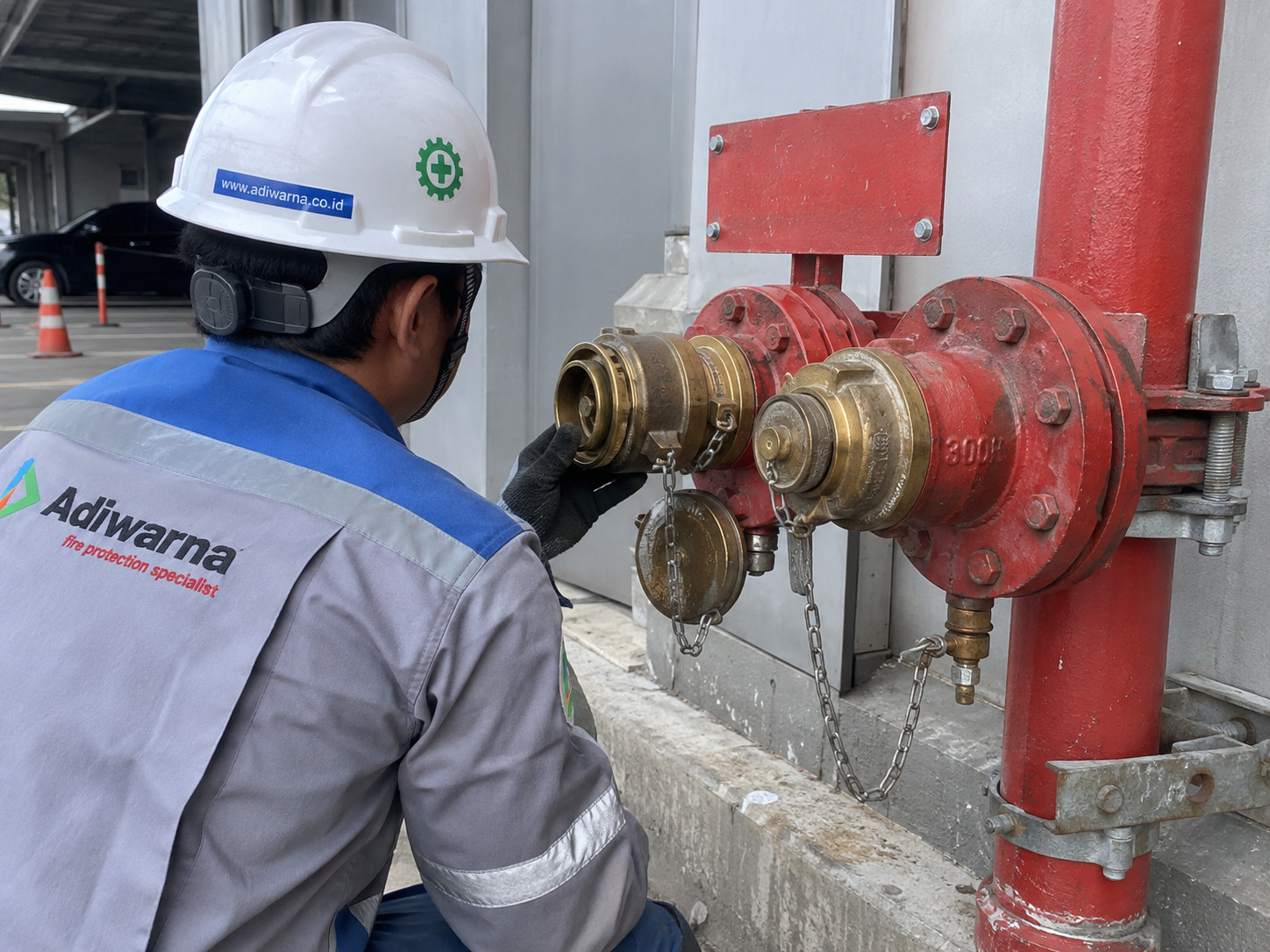

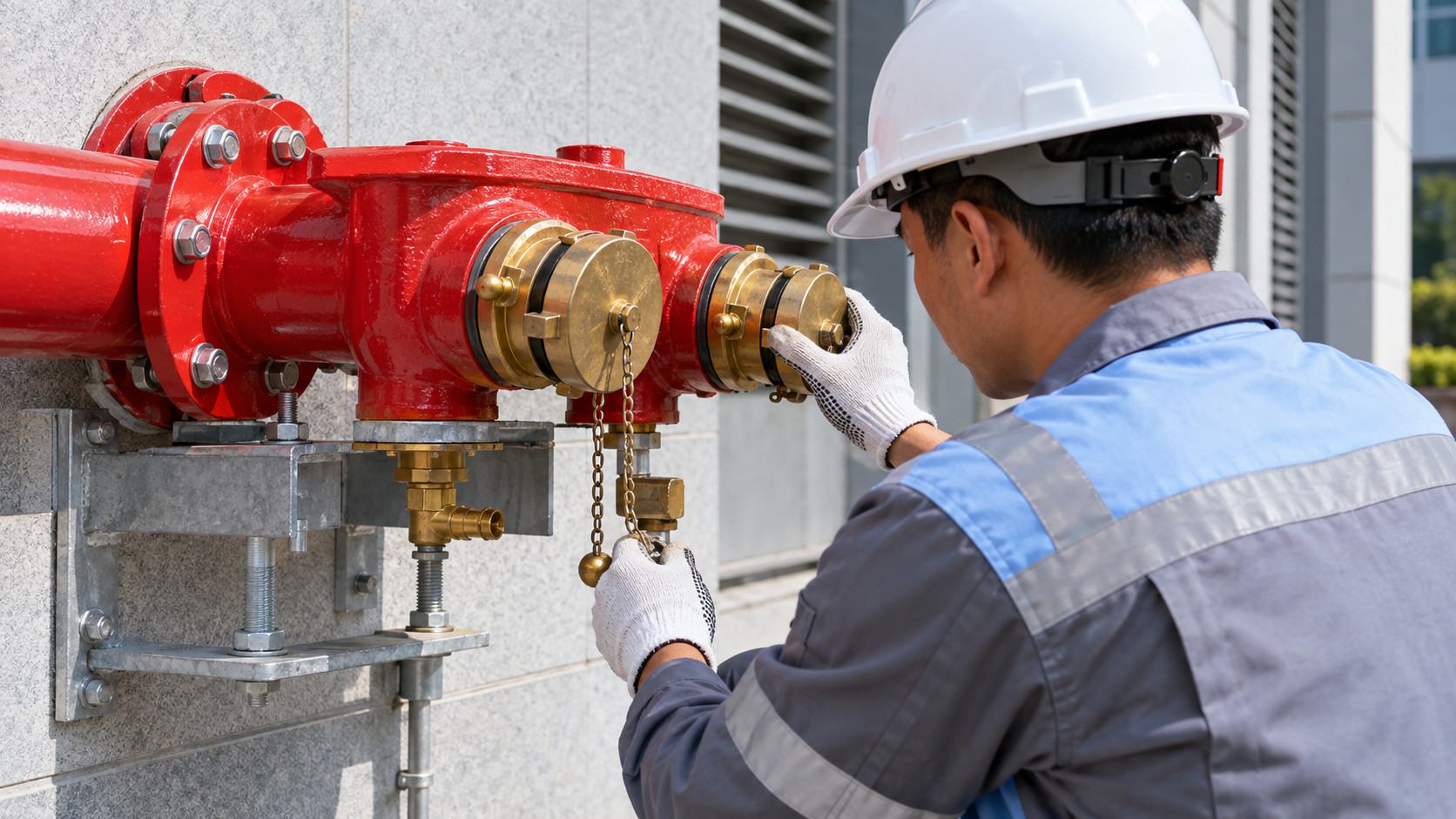

Komponen yang diperiksa saat FDC Test
Pemeriksaan visual perlu mencakup inlet body, cap, chain, swivel, gasket, clapper/check valve, drain, ball drip, sign, pipe, fitting, support, dan connection ke standpipe atau hydrant riser. Periksa corrosion, impact damage, missing cap, thread damage, leakage, paint overspray, dan benda asing di dalam inlet.
Cap tidak boleh dianggap sekadar penutup. Cap membantu melindungi inlet dari kotoran dan kerusakan. Namun, cap yang terlalu kencang, thread rusak, atau chain mengganggu coupling dapat memperlambat sambungan hose. Semua temuan harus dicatat dan diperbaiki sebelum acceptance dinyatakan selesai.

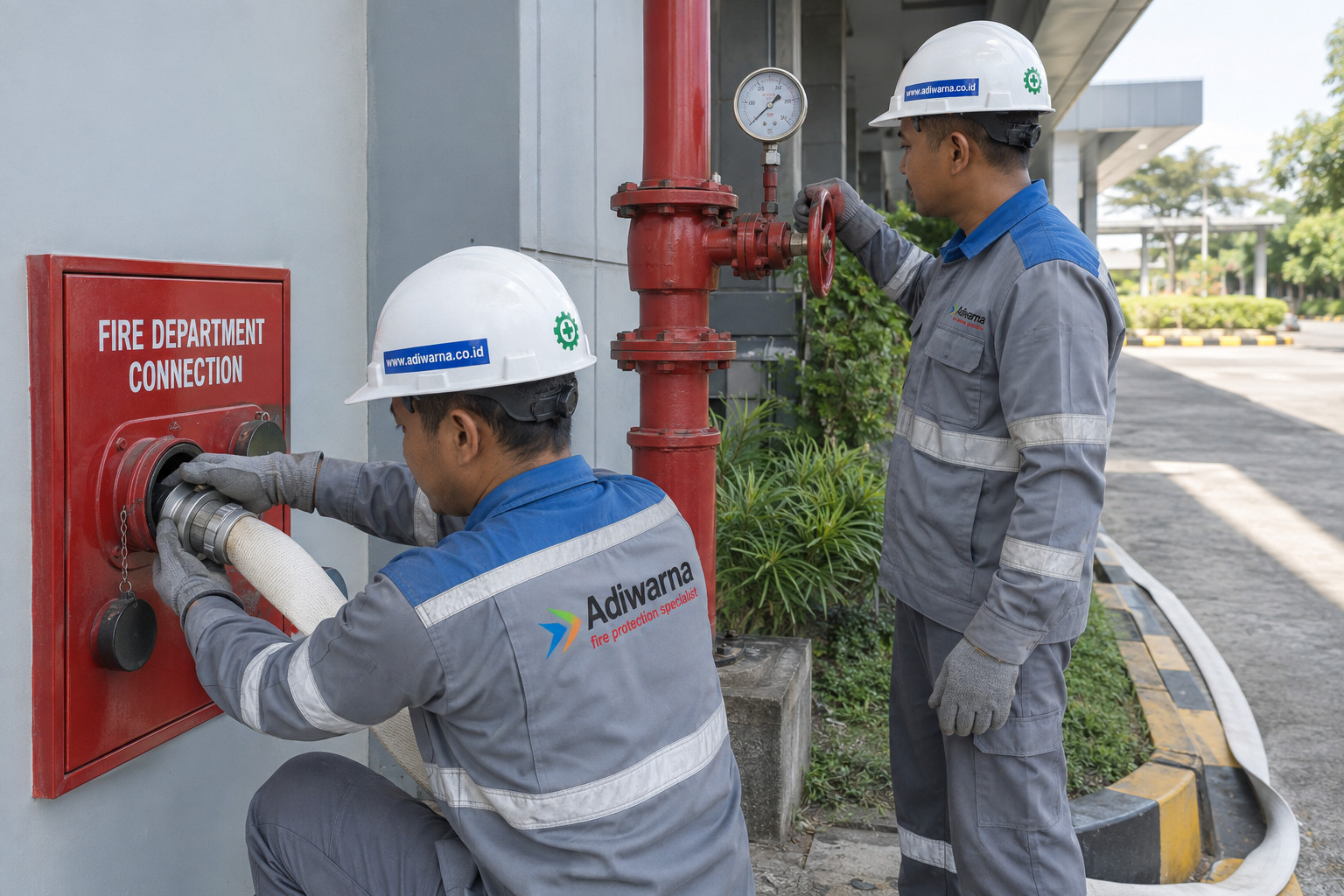

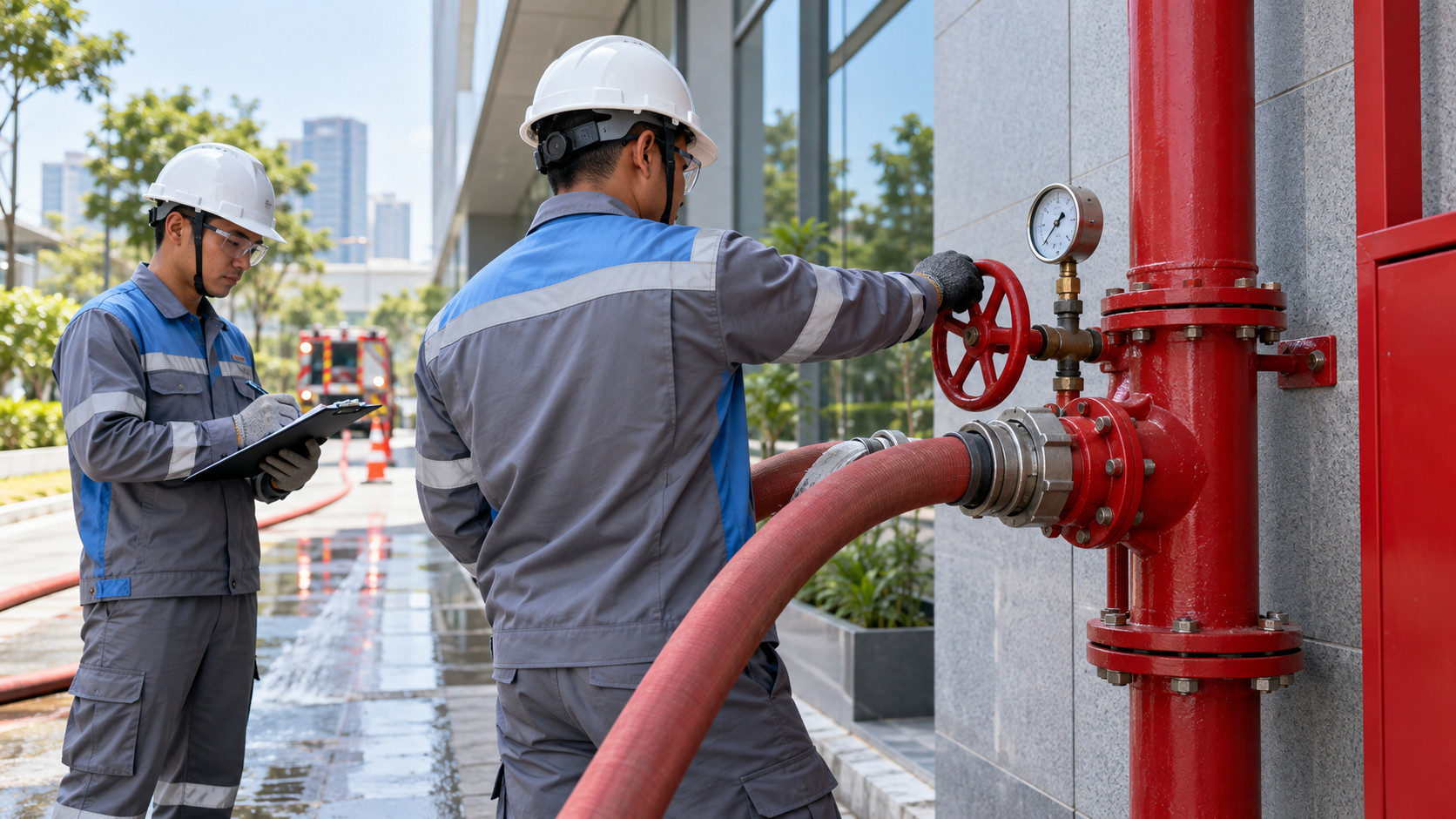

FDC Test dengan pressure dan flow
Metode pengujian mengikuti design basis, approved test plan, dan kemampuan water supply. Tim dapat melakukan flushing, pressure test, flow test, atau functional test sesuai ruang lingkup proyek. Jangan menaikkan pressure atau membuka valve tanpa memastikan discharge path, hose, drain, dan area sekitar aman.
- Konfirmasi system boundary, riser, valve, dan zona yang terhubung ke FDC.
- Periksa kondisi normal valve, cap, drain, dan pressure gauge.
- Pastikan hose, test header, drain, atau outlet discharge sudah siap.
- Lakukan pengujian secara bertahap dengan komunikasi antar personel.
- Catat pressure, flow, waktu, lokasi gauge, dan kondisi water supply.
- Periksa kebocoran pada inlet, cap, gasket, fitting, dan connection.
- Uji alarm atau supervisory signal bila termasuk dalam cause-and-effect.
- Kembalikan valve dan sistem ke posisi normal setelah test.
Hubungan FDC dengan standpipe dan hydrant riser
FDC harus terhubung ke sistem yang benar. Dalam review as-built, cocokkan label riser, pipe routing, check valve, sectional valve, drain, dan test connection. Kesalahan koneksi dapat membuat air dari fire apparatus masuk ke jalur yang tidak dirancang untuk menerima supply tersebut.
Untuk gedung bertingkat, periksa apakah FDC mendukung standpipe yang ditentukan dan apakah indikasi valve atau riser mudah dipahami fire department. Untuk konfigurasi outdoor, bedakan FDC dari hydrant pillar, hydrant box, dan hose connection lain. Istilah yang mirip tidak selalu berarti fungsi dan design basis yang sama.
Acceptance documentation dan maintenance
Setelah FDC Test, laporan harus menjelaskan metode, instrument, kondisi awal, hasil pressure atau flow, foto, punch list, corrective action, retest, dan status restoration. Sertakan marked-up drawing atau as-built jika ditemukan perubahan jalur, label, kabinet, atau valve.
NFPA 25 edisi 2026 menjadi rujukan untuk inspection, testing, and maintenance water-based fire protection systems. Jadwal inspeksi harus disesuaikan dengan edisi yang diadopsi dan prosedur fasilitas. Pastikan FDC diperiksa kembali setelah pekerjaan facade, paving, landscape, repainting, atau perubahan fire lane.
Checklist handover
- Approved drawing dan test plan tersedia.
- FDC location dan akses disetujui.
- Inlet, cap, swivel, gasket, clapper, drain, dan sign diperiksa.
- Connection ke riser sesuai as-built.
- Pressure atau flow test record lengkap.
- Alarm atau supervisory signal diverifikasi bila relevan.
- Punch list dan retest selesai.
- Foto kondisi akhir dan restoration checklist diserahkan.
- O&M serta inspection schedule diterima owner.
Kesalahan umum pada FDC Test
- Memeriksa FDC hanya dari tampilan depan.
- Tidak menguji cap, thread, swivel, gasket, dan clapper.
- Mengabaikan akses fire apparatus setelah pekerjaan sipil selesai.
- Menghubungkan FDC ke riser yang salah atau tidak sesuai as-built.
- Melakukan flow test tanpa discharge path dan komunikasi yang aman.
- Tidak mencatat lokasi gauge dan kondisi water supply.
- Tidak melakukan retest setelah perbaikan kebocoran.
- Menyatakan lulus hanya karena tidak ada kerusakan visual.
FAQ FDC Test
Apakah FDC Test sama dengan hydrant flow test?
Tidak. FDC Test berfokus pada koneksi suplai dari fire apparatus dan hubungannya dengan sistem gedung. Hydrant flow test mengevaluasi kondisi flow dan pressure pada hydrant atau jaringan yang diuji.
Apakah FDC harus selalu berada di dekat hydrant pillar?
Tidak selalu. Lokasi bergantung pada design basis, building layout, fire department access, standpipe arrangement, dan persyaratan AHJ.
Apakah cap dan gasket perlu diganti saat maintenance?
Jika cap, thread, gasket, chain, atau swivel rusak dan mengganggu coupling atau sealing, komponen harus diperbaiki atau diganti sesuai data produk dan prosedur yang disetujui.
Kapan FDC perlu diuji ulang?
Retest diperlukan setelah perubahan riser, valve, facade, fire lane, kabinet, inlet, atau setelah hasil pressure/flow tidak memenuhi acceptance criteria.
Kesimpulan
FDC Test harus memastikan Fire Department Connection dapat ditemukan, diakses, dihubungkan, dan mendukung sistem standpipe atau hydrant sesuai design basis. Lokasi, komponen, riser, pressure, flow, alarm, dokumentasi, dan maintenance harus diperiksa sebagai satu rangkaian.
