K Factor sprinkler adalah koefisien discharge yang membantu menghubungkan flow dan pressure pada sprinkler. Dalam desain sistem sprinkler, K Factor tidak boleh dipilih hanya berdasarkan ukuran pipa atau kebiasaan proyek. Pemilihannya harus konsisten dengan hazard, sprinkler listing, ceiling, storage, water supply, hydraulic calculation, dan approved design.
Kesalahan memilih K Factor dapat membuat flow aktual, pressure demand, spacing, atau area operasi tidak sesuai asumsi perhitungan. Karena itu, review K Factor perlu dilakukan sejak tahap desain sampai installation, inspection, testing, dan handover.
Jawaban singkat tentang K Factor sprinkler
K Factor adalah nilai karakteristik sprinkler yang digunakan dalam hubungan flow-pressure. Secara umum, flow bergantung pada K Factor dan akar pressure, tetapi engineer tetap harus menggunakan data listing, manufacturer, dan metode hydraulic calculation yang disetujui. Rumus sederhana tidak boleh menggantikan design criteria atau persyaratan AHJ.
| Input | Yang diverifikasi | Risiko bila salah |
|---|---|---|
| Hazard | Occupancy, commodity, storage, dan ceiling | Demand tidak mewakili risiko |
| Sprinkler | nilai K, listing, orientation, temperature | Flow atau coverage tidak sesuai |
| Hydraulic | Flow, pressure, remote area, elevation | Pump dan water supply salah sizing |
| Installation | Spacing, obstruction, pipe, fitting | Performa lapangan berbeda |
Hubungan K Factor dengan flow dan pressure
Dalam hydraulic calculation, nilai K digunakan untuk menghubungkan tekanan pada sprinkler dengan flow yang keluar. Nilai yang lebih besar dapat memberikan flow lebih tinggi pada pressure yang sama, tetapi bukan berarti selalu menjadi pilihan terbaik. Engineer tetap harus memeriksa discharge density, coverage, spacing, water supply, dan listing sprinkler.
Gunakan satuan yang konsisten dan jangan mencampur data metric dengan data US customary tanpa konversi yang benar. Periksa juga apakah software hydraulic calculation memakai nilai K, konstanta, atau satuan yang sesuai dengan datasheet sprinkler.
NFPA 13 edisi 2025 merupakan rujukan utama untuk instalasi sistem sprinkler dan berisi persyaratan yang berkaitan dengan sprinkler, piping, water supply, storage, dan hydraulic design. Edisi yang digunakan harus mengikuti adopsi proyek, AHJ, kontrak, dan regulasi yang berlaku.
Data yang perlu dikumpulkan
- Jenis occupancy dan hazard classification.
- Commodity, packaging, storage arrangement, dan storage height.
- Ceiling height, roof construction, temperature, dan environmental condition.
- Sprinkler type, K Factor, listing, orientation, temperature rating, dan manufacturer.
- Pipe diameter, material, fitting, elevation, valve, dan water supply.
- Hydraulic calculation, approved drawing, dan acceptance criteria.
K Factor dan pemilihan sprinkler
Pemilihan sprinkler harus dimulai dari design basis, bukan dari stok barang yang tersedia. Sprinkler dengan nilai K berbeda dapat memiliki kebutuhan pressure, flow, orifice, pattern, dan listing yang berbeda. Jangan mengganti sprinkler di lapangan dengan tipe lain tanpa review engineer.
Periksa orientation—pendent, upright, sidewall, atau special application—serta clearance terhadap ceiling, beam, duct, cable tray, lighting, rack, dan obstruksi lain. Pemilihan yang benar tetap tidak cukup apabila pola discharge terhalang atau sprinkler dipasang dengan orientation yang salah.
Koordinasi manufacturer, shop drawing, dan as-built
Dokumen manufacturer harus dibaca bersama shop drawing dan hydraulic calculation. Datasheet biasanya memuat listing, orifice, temperature rating, orientation, pressure range, dan batas instalasi. Sementara itu, shop drawing menunjukkan lokasi dan spacing pada bangunan. Ketiga dokumen harus menunjuk komponen yang sama. Simpan salinan approved datasheet bersama hasil inspection untuk memudahkan audit dan penggantian berikutnya.
Sebelum ceiling ditutup, lakukan walkdown untuk membandingkan model sprinkler, label karton, posisi head, dan kondisi pipa dengan dokumen yang disetujui. Catat setiap perubahan pada redline drawing. Setelah itu, perbarui as-built, asset register, dan inspection schedule agar penggantian di masa depan tidak memakai komponen yang keliru.
Koordinasi juga perlu mencakup owner dan operator gudang. Perubahan commodity, rack, ceiling, atau penggunaan ruang dapat mengubah design basis. Jika perubahan tersebut terjadi setelah handover, lakukan review sebelum sprinkler atau hydraulic setting diubah.
Hydraulic calculation dan water supply
Hydraulic calculation perlu menunjukkan bahwa flow dan pressure tersedia pada remote area yang dipilih. Review harus mencakup friction loss, elevation, fitting, valve, hose allowance bila relevan, fire pump curve, tank, suction, dan residual pressure. Hasil perhitungan harus konsisten dengan shop drawing dan kondisi pemasangan.
Setelah perubahan nilai K, jumlah sprinkler, pipe diameter, storage height, atau layout, calculation harus ditinjau ulang. Jangan menyatakan sistem memenuhi desain hanya karena pressure gauge menunjukkan angka positif; yang penting adalah hubungan flow-pressure pada skenario yang benar.

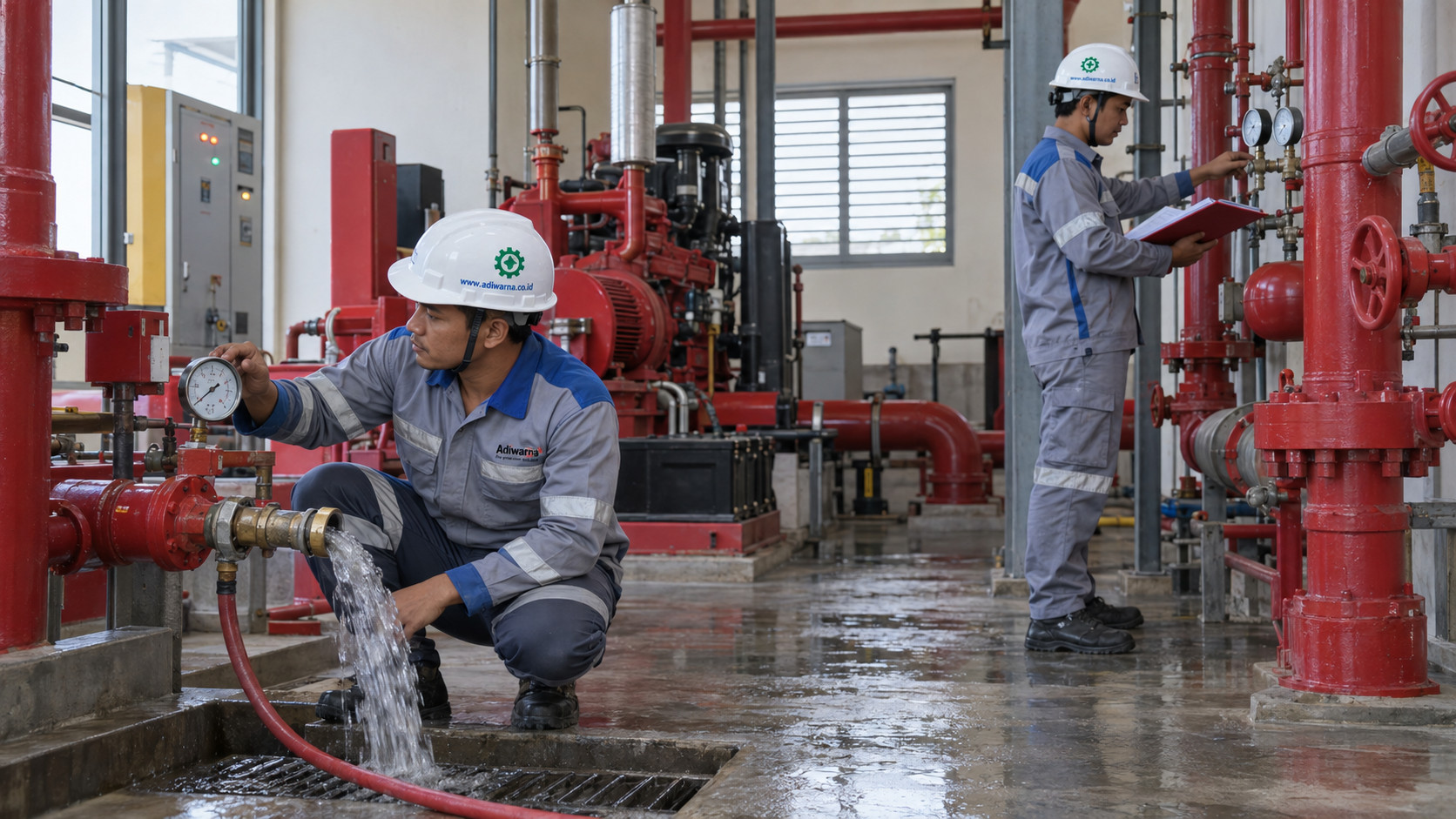

Inspection dan testing K Factor sprinkler

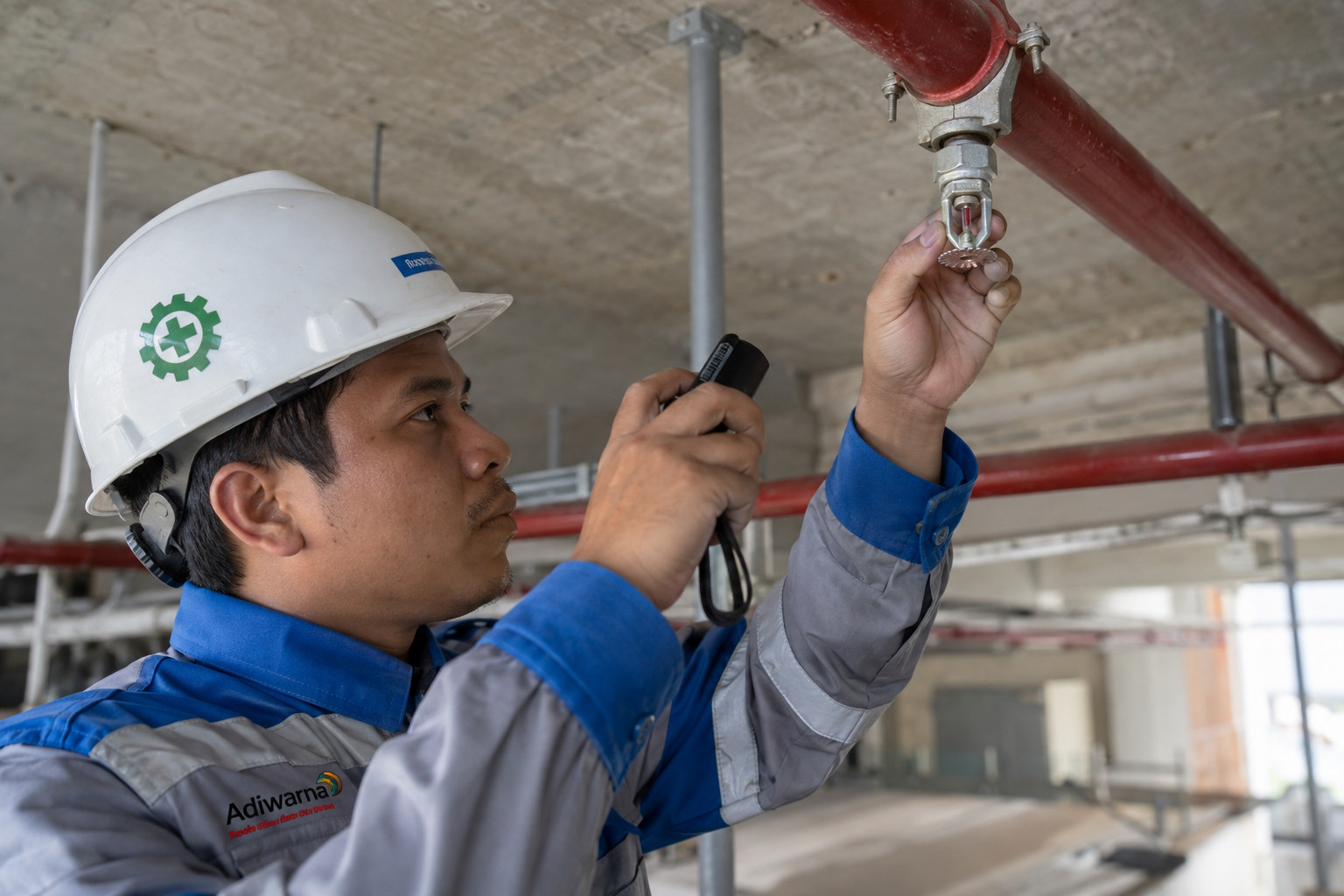

Inspection memeriksa apakah sprinkler yang terpasang sama dengan approved submittal. Catat manufacturer, model, K Factor, temperature rating, orientation, dan kondisi fisik. Pastikan tidak ada paint, corrosion, damage, foreign material, atau perubahan komponen yang memengaruhi discharge.
NFPA 25 edisi 2026 menjadi referensi untuk inspection, testing, dan maintenance sistem proteksi berbasis air setelah instalasi. Jadwal inspection harus mengikuti edisi yang diadopsi dan prosedur fasilitas.
Checklist verifikasi
- Sprinkler model dan K Factor sesuai approved drawing.
- Orientation, spacing, elevation, dan clearance sudah benar.
- Sprinkler tidak tertutup cat, debu, storage, duct, atau struktur.
- Control valve terbuka, dapat diakses, dan tersupervisi bila diperlukan.
- Gauge, drain, test connection, dan waterflow alarm berfungsi.
- Flow dan pressure dicatat dengan instrument yang sesuai.
- Perubahan lapangan masuk ke as-built dan punch list.
- Retest dilakukan setelah corrective action.
Kesalahan umum memilih K Factor
- Memilih K Factor dari ukuran pipa tanpa melihat design criteria.
- Mengganti sprinkler listed dengan produk lain tanpa approval.
- Mengabaikan storage height dan commodity classification.
- Mencampur satuan dan konstanta pada hydraulic calculation.
- Tidak memperbarui calculation setelah layout berubah.
- Mengabaikan obstruksi di bawah sprinkler.
- Menguji pressure tanpa mengukur flow.
- Tidak mencatat model dan K Factor pada commissioning record.
FAQ K Factor sprinkler
Apakah K Factor besar selalu lebih baik?
Tidak. K Factor harus sesuai dengan hazard, listing, flow-pressure demand, coverage, spacing, water supply, dan approved design.
Apakah K Factor boleh diganti saat instalasi?
Penggantian harus ditinjau engineer dan pihak berwenang karena dapat mengubah hydraulic calculation, pressure, flow, dan pola discharge.
Apakah K Factor harus dicatat saat handover?
Ya. Model, manufacturer, K Factor, orientation, temperature rating, dan lokasi sprinkler penting untuk inspection, maintenance, dan future replacement.
Apakah pressure test cukup untuk memverifikasi K Factor?
Tidak. Pressure perlu dibaca bersama flow, kondisi water supply, test arrangement, dan skenario hydraulic yang disetujui.
Kesimpulan
K Factor sprinkler harus dipilih dan diverifikasi sebagai bagian dari seluruh design basis. Hazard, storage, sprinkler listing, hydraulic calculation, pipe network, water supply, installation, testing, dan maintenance harus tetap konsisten.
